Tornillo extractor tolva

Tornillo extractor tolva

KEMEX  trabajando en conjunto con AMEC INTERNATIONAL y TECK Minera de Andacollo diseña y construyen una solución para embarque de concentrado de cobre en barcos.

Nos encontramos con un problema en Puerto Coquimbo Chile. En este puerto la  Compañía Minera Teck Carmen de Andacollo realiza la exportación de concentrado de cobre.

El concentrado de cobre se incorporaba a la cinta de embarque de barcos a través de una tolva que directamente caía sobre la cinta transportadora, pero provocaba continuas paradas de cinta alargándose el carguío de los barcos. Esto era debido principalmente a:

  • El concentrado de cobre húmedo no se conseguía dosificar.
  • El material provocaba bóvedas en la tolva.
  • La carga de los barcos por las continuas paradas se alargaban

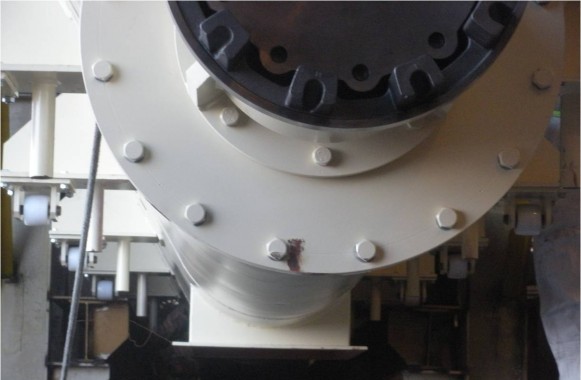

Se diseña una tolva y un tornillo sinfín de las siguientes características:

FUNCION

Descarga de material desde cargadores frontales a cinta transportadora. La tolva recoge el material, y el tornillo dosifica la descarga de material a la cinta transportadora. Se coloca en la tolva material antiadherente, que permite el deslizamiento del material, el diseño del tornillo evita la formación de bóvedas, llevando el material a una zona de descarga central.

DISEÑO

Capacidad:  1.000 Tn/h.
Densidad producto:  2,2 Tn/m3, de concentrado de cobre.
Longitud Tornillo:  6.100 m.
Diámetro espiras:  550 mm.
Volumen tolva:  10 m3.
